我院應用BIM技術對宜賓志誠港作業區一期工程前沿框架、陸域、堆場、倉庫、管理區、港內道路進行全方位設計，覆蓋從規劃、分析、建模、出圖的設計全過程。

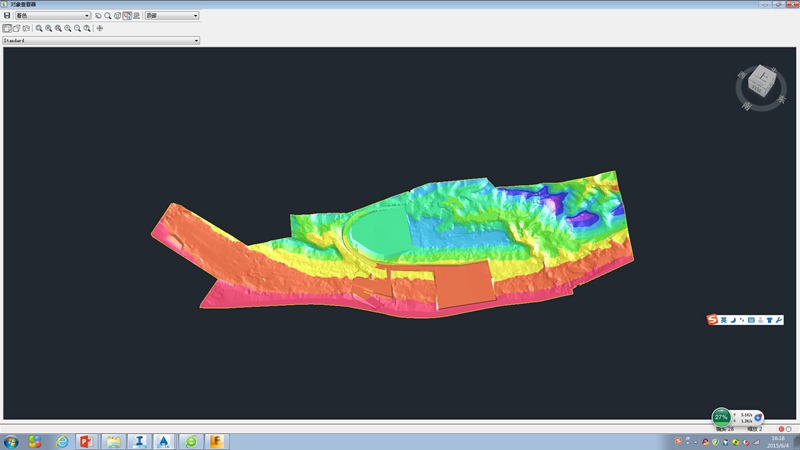

1、場平與開挖

運用BIM技術在原始地形模型的基礎上進行進場道路、陸域設計工作，形成三維進場道路、陸域及地質分層實體模型。

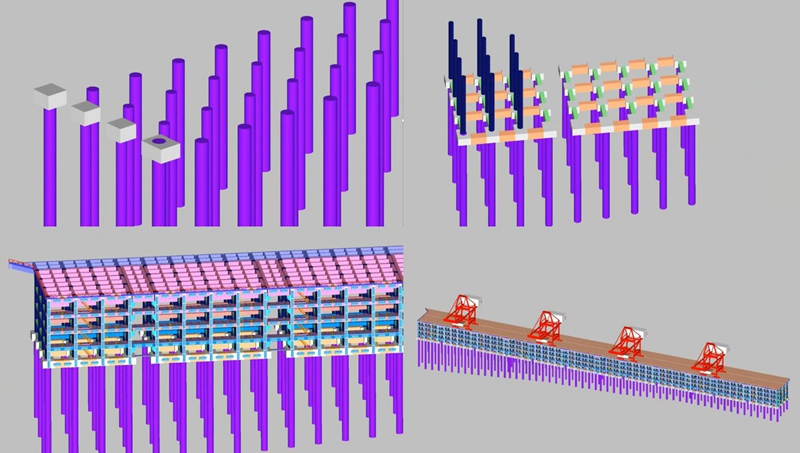

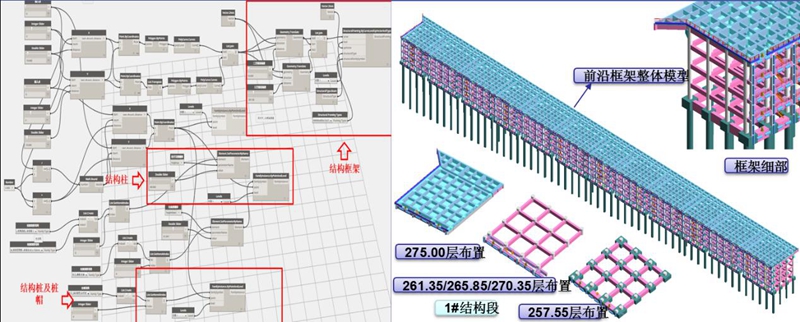

2、前沿框架自動創建

應用BIM可視化編程工具 ，通過幾何參數設計和運算，實現對參數化構件的調用，快速生成前沿框架結構模型。

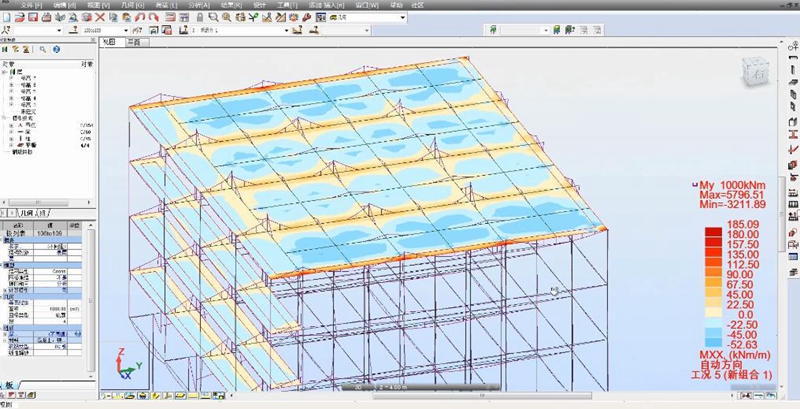

3、分析計算

選取前沿框架整體BIM模型的典型結構段并將其轉換計算模型，設定約束條件，并自定義荷載組合并加載，實現結構分析計算并輸出分析結果。

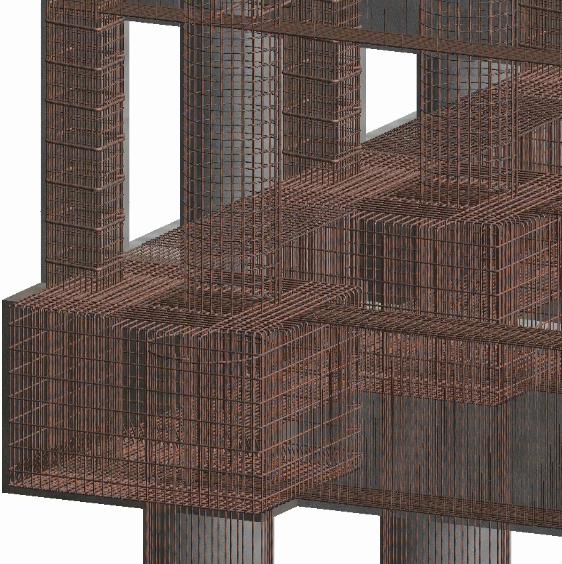

4、三維配筋

基于精確的BIM模型對結構對象進行自動配筋，直觀方便，可修改,可生成配筋圖紙并且能統計出鋼筋量。在Revit 對建筑進行配筋，手動配筋和Extention插件配筋進行搭配，完成配筋工作。

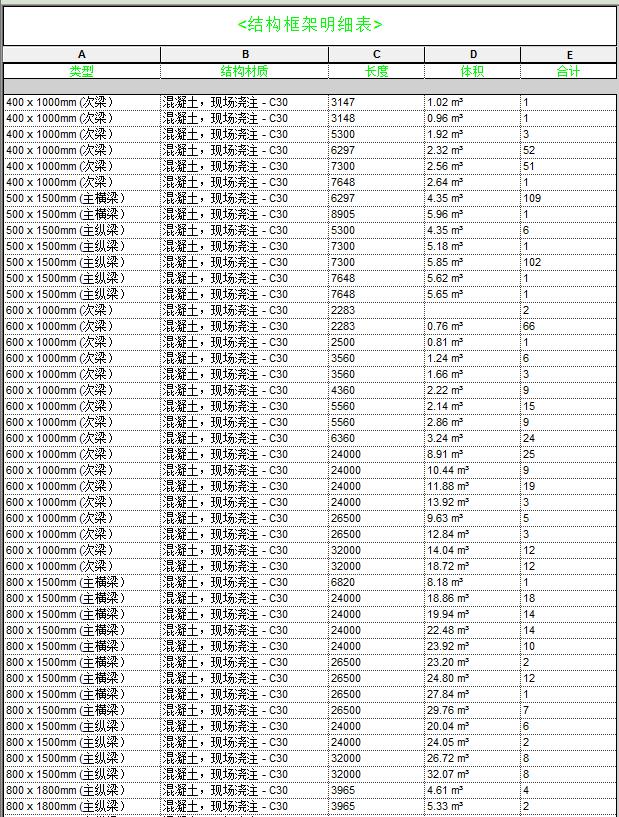

5、工程量統計

在Revit模型中可直接統計工程量，或可根據項目需要，例如引入工程材料成本，再導入到excel中進行運算和處理，可計算出相關費用，進行經濟測算。

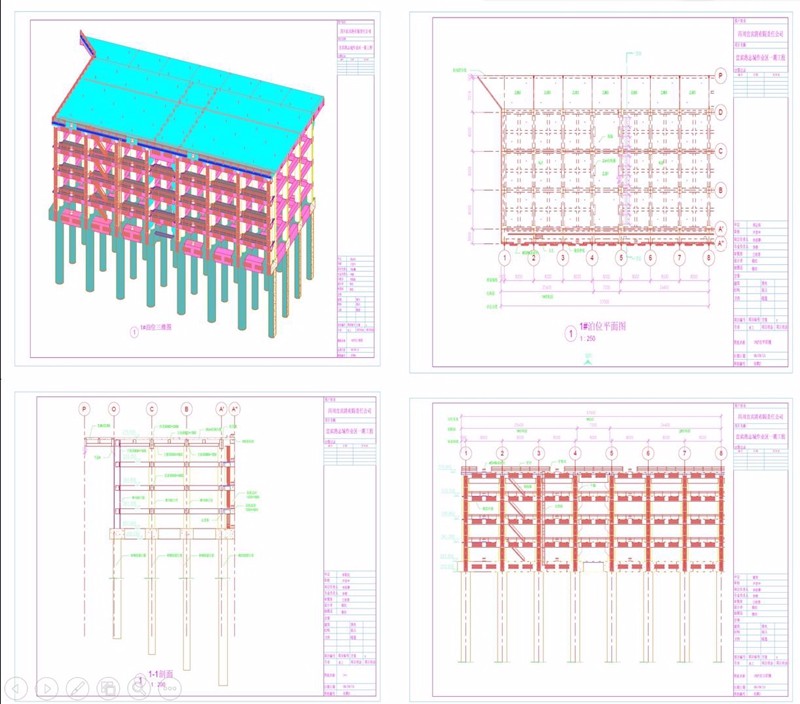

6、自動化出圖

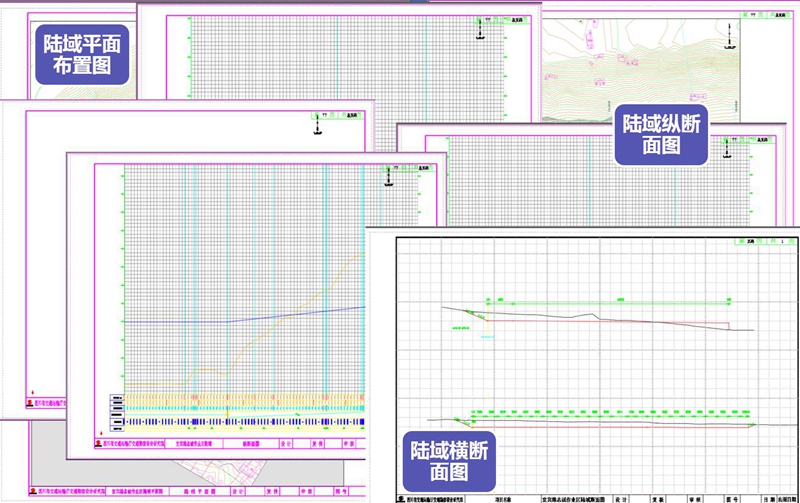

應用BIM技術，基于建立的BIM模型實現對結構物三維、立面、剖面等相關圖紙的創建，陸域平面布置圖、縱斷面及橫斷面圖，道路相關圖紙。

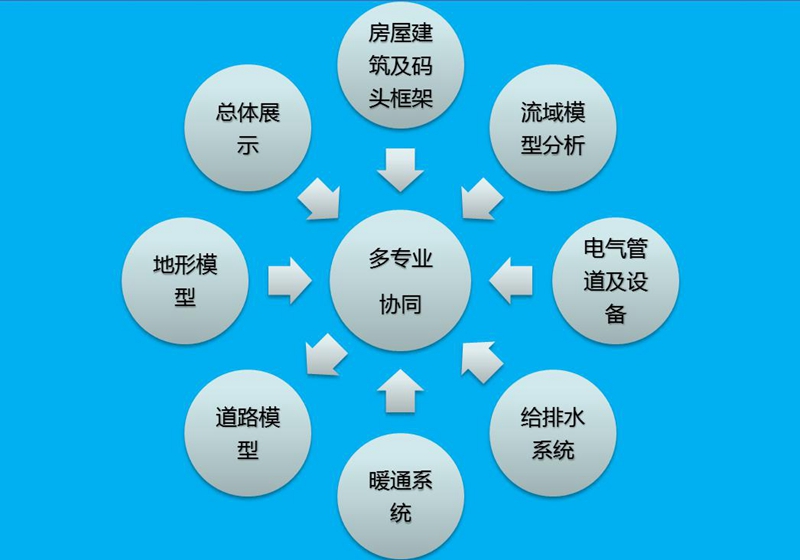

7、協同設計

運用BIM協同設計平臺實現項目建筑、結構、暖通、陸域、道路等多專業協同設計，提高各專業之間的溝通協同效率。

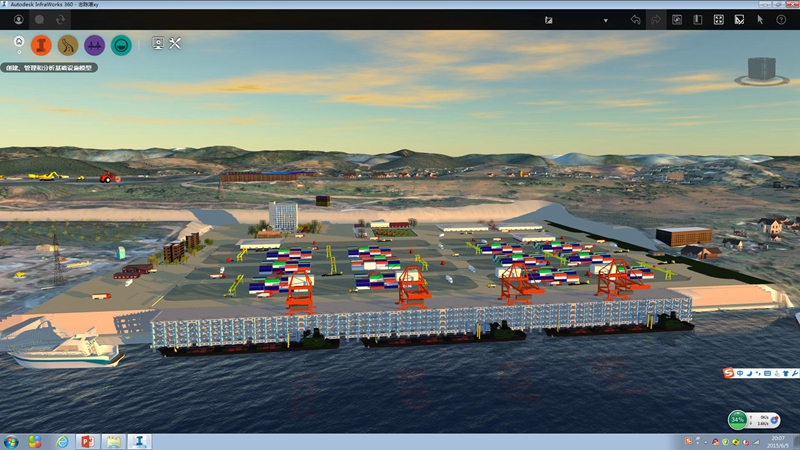

8、模型整合

將碼頭框架、工程建筑、陸域及場地等項目文件進行整合處理后，形成項目三維模型，實現項目漫游。

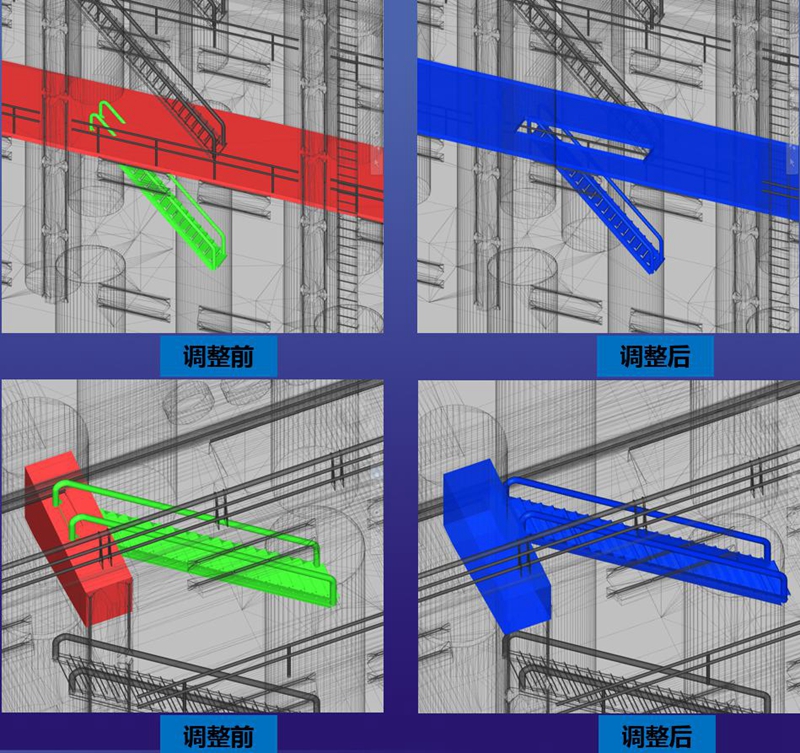

9、碰撞檢查

將各專業BIM模型進行整合并進行碰撞檢查，檢測了各專業設計之間有沖突的地方，進行修改和調整，避免項目在落地施工后因設計錯誤返工造成損失。

10、施工模擬

BIM模型和時間相結合，形成4D模型，模擬項目施工過程，通過施工模擬分析可幫助施工方有效的安排和調整工期，計算工作量，避免施工場地布置沖突。
